CENTRALE de mesure  ACQUISITION  entrées tension et température universelle GL 7000   Graphtec

Disponible  en stock  (  centrale mesure tension , température , capteurs, universel )
Entièrement modulaire fixe et portable

Connexion directe de Thermocouples, PT100,  PT1000,  20 mV à 100V , Fréquence , ToR  avec  isolement  350 V

Echantillonnage rapide
100 Hz  , 1 KHz , 1 MHz pour chaque voie

Cet instrument personnalisable à la carte est remarquablement modulaire et évolutif : de 4 à 112 voies  et de 100 Hz à 1 MHz
Choisissez votre nombre de voies et le type de mesure tout en restant évolutif dans le futur
Stockage de masse possible en disque SSD , ce qui permet d'enregistrer longtemps et à fréquence rapide.


         CENTRALE DE MESURE RAPIDE   GL7000    pour banc essai contrôle
                    EVOLUTIF   &   FLEXIBLE
         3  types de modules  100 Hz , 1 KHz  et 1 MHz , Tension et Température , Capteurs.
                connexion directe de jauges de contrainte ; capteurs accéléromètre piézo

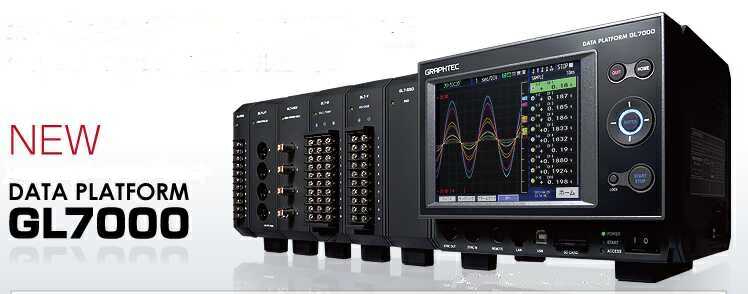

Centrale de mesure avec écran tactil

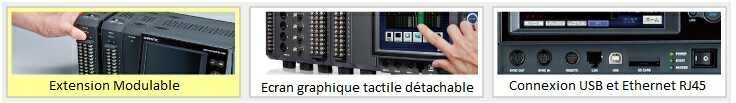

Détails GL7000 centrale de mesure modulable

On peut ajouter ou retirer très rapidement des modules d'entrées de différents types pour s'adapter

centrale mesure acquisition universelle capteurs température thermocouples PT100
Composition du système  GL7000

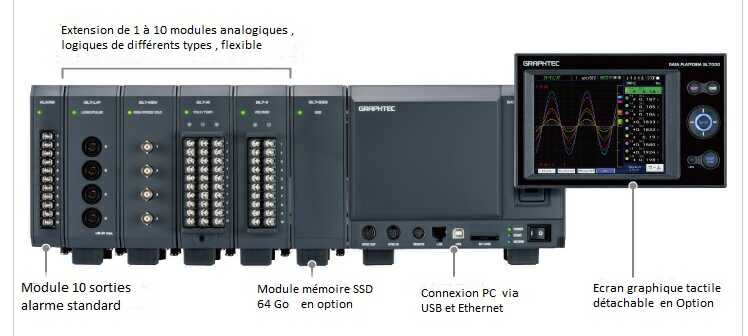

Composition du GL7000  extension flexible

 Pour demander une doc détaillée ,cliquer
Tel.   04 72 26 59 09      ( Bureau à Lille pour desservir la Belgique )



Quatre types de modules d'entrée sont actuellement disponibles.

Module Tension

Mesure derrière différents types de capteurs tels que pression , déplacement, vitesse du vent , tension de batterie etc...

ModuleTension/Temperature

Mesure mixte tension et température.Pour tests d'environnement, etc.

Module Tension Haute fréquence

Mesure en dynamique vibration , choc , signaux transitoires etc.

Module Logiques/Pulses

Analyse de synchronisation de signaux       logiques ou comptage de décodeur  vitesse,débitmètre etc.


Cinq autres types de modules sortiront en fin 2012.

Module Haute Tension

Mesure des tensions élevées dans les installations électriques . Test des voitures électriques ou hybrides, etc.

Module ampli de charge

Mesure des capteurs Piézoélectriques , accéléromètre , vibration choc , pression , force dynamique etc.

Module sortie analogique

Une sortie tension analogique image d'une capture de données d'une voie. . Simulation pour banc de test , vibration test, etc.

Module Mesure Puissance

Mesure tension , courant puissance easuring the voltage, current and power. Mesure de puissance absorbée d'un appareil, etc

Module jauge de contrainte

Mesure capteur à jauge de contraine. Mesure déformation , force , déplacement , couple , accélération  pression etc.


Temps de Capture en mémoires du GL7000

Plusieurs supports possibles  : carte SD standard , mémoire RAM rapide , en option disque dur SSD

Un seul module connecté
Module AmplificateurPériphérique de stockageCapacité dispositifNombre total de canauxVitesse d'échantillonnage (intervalle)
1 MS / s (1 us)500 k / s (2µs)200 k / s (5µs)1 k / s (1ms)100 S / s (10 ms)1 S / s (1s)
Voltage du module
(GL7-V)
Oui RAM2 Méga échant.10 canauxN / AN / AN / A33 min.5 heures.23 jours
Intégré dans la mémoire flash1.87Go21 heures.8 jours893 jours
Carte mémoire SD * 232 Go est attaché22 heures.9 jours956 jours
SSD * 264 Go
Volt. / Temp. Module
(GL7-M)
Oui RAM2 Méga échant.10 canauxN / AN / AN / AN / A5 heures.23 jours
Intégré dans la mémoire flash1.87G08 jours893 jours
Carte mémoire SD * 232 Go est attaché9 jours956 jours
SSD * 264 Go
Voltage du module haute vitesse
(HSV-GL7)
Oui RAM2 Méga échant.4 canaux2 sec.4 sec.10 sec.33 min.5 heures.23 jours
Intégré dans la mémoire flash1.87G0N / AN / AN / A39 h.16 jours1660 jours
Carte mémoire SD * 232 Go connectée42 heures17 jours1775 jours
SSD * 264 Go

132 sec

264 sec

11 mn

37 heures

370 heures

1541 jours


    *2  Taille des fichiers de données est limitée à 2 Go

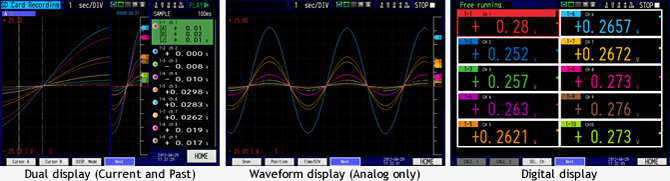

    Grand écran LCD tactile intutif de 5,7 pouces haute définition

Utilise un brillant clair 5,7 pouces TFT LCD couleur (VGA: 640 x 480 pixels).
Il facilite la visualisation des données de forme d'onde graphique ou sous forme valeurs numériques
ainsi que la vérification des réglages des paramètres de mesure.
Zoom tactile avec 2 doigts comme sur un smartphone.





Pour demander une doc détaillée ,cliquer
Tel.   04 72 26 59 09      ( Bureau à Lille pour desservir la Belgique )










Logiciel sur PC avec des performances élevées et une utilisation facile

Le GL7000 peut être piloté par le logiciel GL-connexion qui est inclus. Le logiciel dispose de fonctions pratiques telles que l'enregistrement des données au PC, retracer les données capturées, et le calcul des données avec des formules mathématiques.

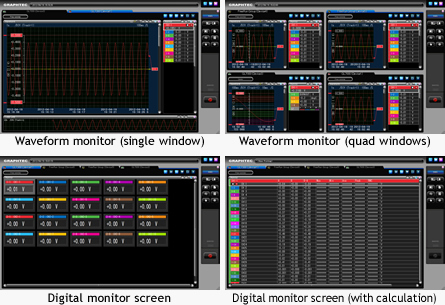

Différents écrans de mesure

Les signaux de mesure peuvent être affichés sous différents types d'écrans de l'unité, le module ou les canaux spécifiques qui sont spécifiées dans la fonction de groupe. Il peut également être affiché sous forme de combinaison des données de capture et des données capturées, le format YT ou XY, simultanément.
Jusqu'à 112 canaux peut être affichés dans chaque fenêtre. *



* En cas d'utilisation de deux écrans, un total de 244 canaux peuvent être affichés.

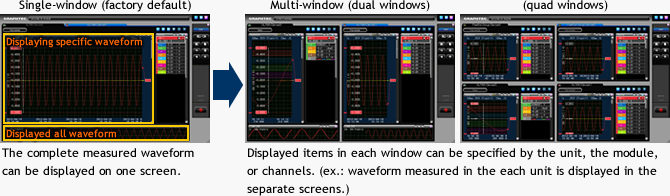

Multi-fonction fenêtre de forme d'onde mesurée peut être affichée
sous différentes formes à l'aide de plusieurs fenêtres

Fonctions utiles

Pour le temps réel et l'analyse  post-traitement.

  • Calcul statistique
    La valeur maximum, minimum, maximum, et les valeurs moyennes sont affichées lors de la capture de données. La valeur entre les curseurs de la valeur maximum, minimum, maximum, moyenne et RMS sera affiché lors de la relecture des données capturées.
  • Opération de fichier
    Les données peuvent être convertis au format CSV pour une période donnée, toutes les données, ou plusieurs fichiers. Un fichier peut aussi être créé par la compression ou la consolidation de plusieurs fichiers.
  • Recherche
    Le point de recherche peut être défini par le niveau d'alarme, ou le temps (début des données, centre, fin, point de déclenchement, le délai imparti, le temps d'enseignement, le nombre spécifié.
  • Envoyer un mail
    avertissements d'alarme peuvent être envoyés par e-mail.

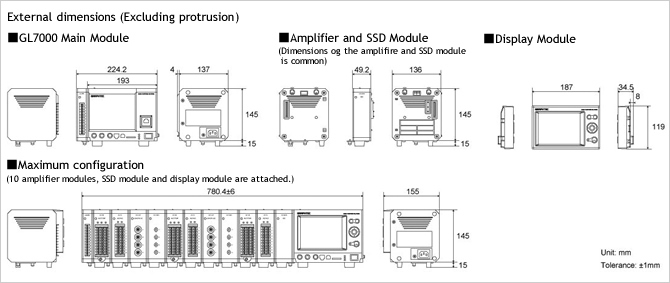

Les modules et leurs dimensions externes

Article Réf. de modèle Remarques
Unité central GL7000 GL7000 module unité centrale (borne de sorties d'alarme est inclus.)
Ecran détachable d'affichage GL7-DISP Le module d'affichage en autonome (LCD avec écran tactile)  Option
Module SSD GL7-SSD Stockage de masse (SSD de 64 Go)   option
Module entrées Tension GL7-V Module de mesure de la tension 10 voies
Module de Tension / Température GL7-M Module de mesure Tension et de la température 20 voies
Module de Tension rapide GL7-HSV Module de mesure de tension avec fréquence d'échantionnage
 élevée  de 1 MHz / voie  ;  4 voies entrées

Module Logique / Impulsion

GL7-L / P Chronogramme logique ou comptage d'impulsions  16 voies entrée





Pour demander une doc détaillée ,cliquer     Tel.   04 72 26 59 09

 ( Bureau à Lille pour desservir la Belgique )
